Digitales Oberflächemodell Mesh (DOM‑Mesh)

Ein DOM‑Mesh stellt die sichtbare Oberfläche (Gebäude, Vegetation, Gelände) in 3D dar. Es wird aus Luftbildern und einem digitalen Oberflächenmodell (DOM) abgeleitet und texturiert.


Datenhinweise DOM‑Mesh

Das DOM‑Mesh wird aus dem Gitter des DOM20 (20 cm Bodenauflösung) und Texturen aus Nadiraufnahmen der Bayernbefliegung berechnet. Die Punktwolke wird mittels Dreiecken verbunden (Mesh) und mit RGB‑Luftbildern texturiert. Das DOM-Mesh ist 2,5D — zu jeder 2D‑Lagekoordinate liegt ein Höhenwert vor.


Weitere Details dazu finden sich im Leitfaden der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland (AdV).

  • Forst- und Umweltbereich
  • Kommunale Planer
  • Energieversorger
  • Luftfahrt / UAV-Anwendungen
  • Wissenschaft
  • Ingenieurbüros
  • Immobilienwirtschaft
  • Tourismus
Das DOM‑Mesh liegt flächendeckend für ganz Bayern vor. Die Aktualisierung erfolgt im Zyklus der Bayernbefliegung; jährlich werden aus aktuellen Luftbildern für Teile Bayerns neue Meshes berechnet (siehe Metadaten).
SLPK: i3s (LoD‑Struktur), gezippt zu einer Datei pro Los (Scene Layer Package).
Lage: ETRS89/UTM32 (EPSG:25832); Höhe: DHHN2016 (EPSG:7837).

Lage/Höhe: ±4–6 dm.

Grobe Abweichungen sind in Einzelfällen bei komplexen Bauwerken oder ungünstigen Aufnahmesituationen möglich.

Aktualisierung im Zyklus der Bayernbefliegung (siehe Metadaten).
Das DOM‑Mesh wird projektgebietsweise produziert — pro Flugtag/Los ein Projekt; Berechnung flugtagweise/losweise pro Unternummer.
Ganz Bayern ~8,3 TB; einzelne Befliegungstage ~50–200 GB.

Die Qualitätssicherung erfolgt in den Ursprungsprodukten (DOM, DOP20). Bekannte Schwachstellen sind:

  • Unscharfe Dachkanten
  • „Hängende“ Bäume
  • Verschmierte Fassaden
  • Ausreißer (z. B. Kräne, Hochspannungsleitungen)
  • Probleme in Überlappungsbereichen
Beispielbild Beschreibung

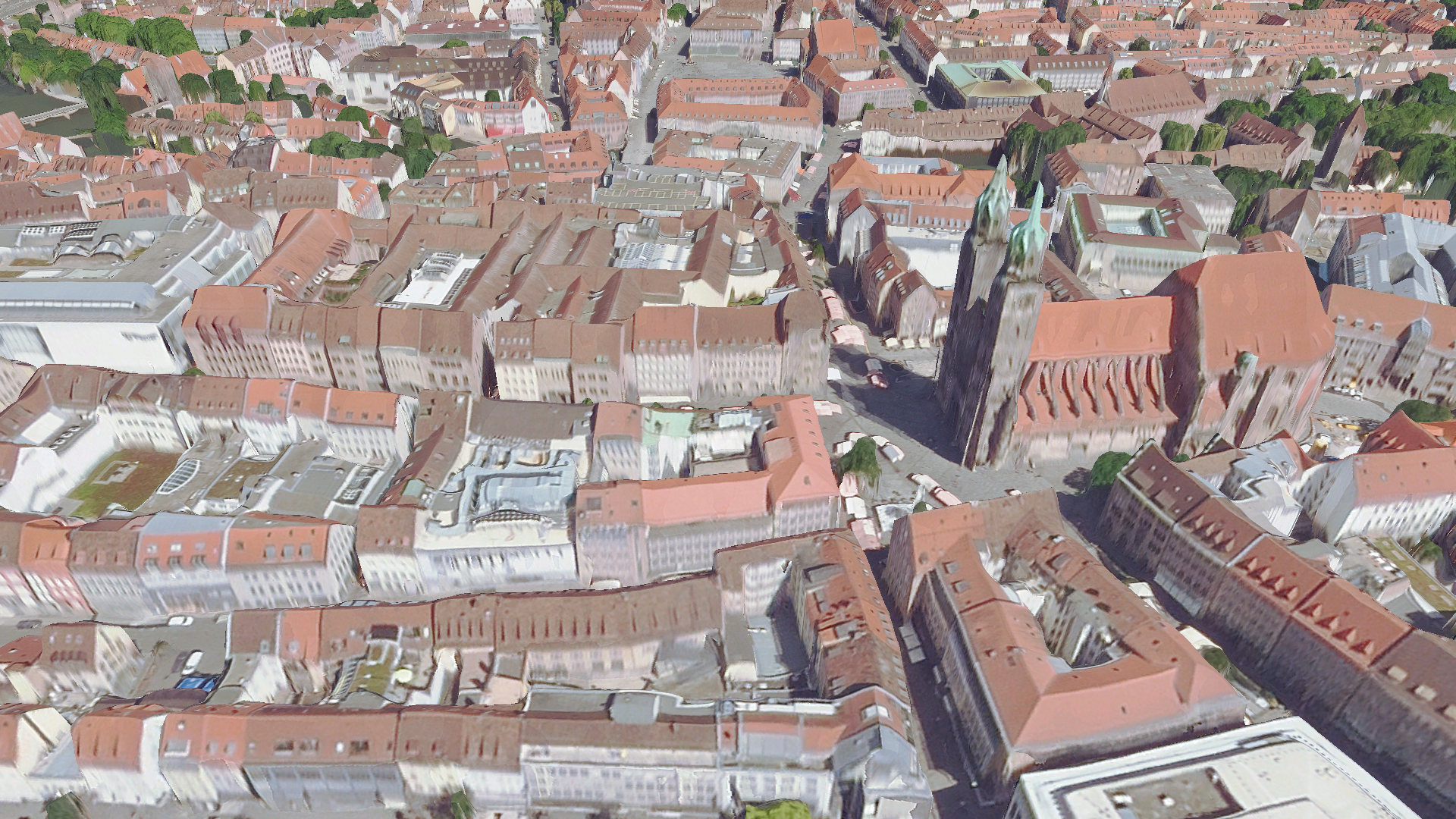

Luftbild: unscharfe Dachkanten und verschmierte Fassaden
Beispiel für unscharfe Dachkanten und verschmierte Fassaden.

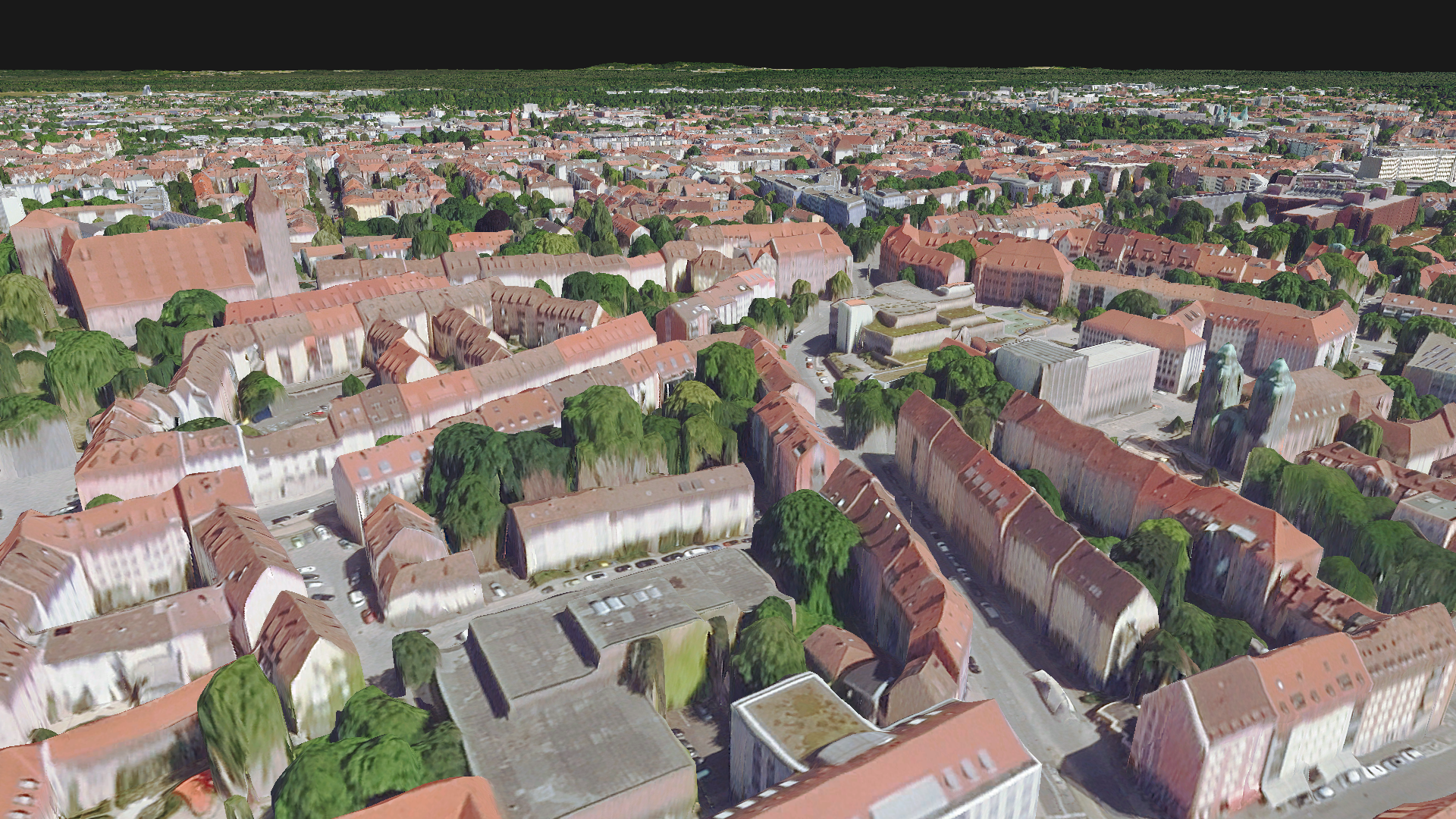

Luftbild: hängende Bäume und verwischte Fassaden
Beispiel für „hängende“ Bäume und verwischte Fassaden.

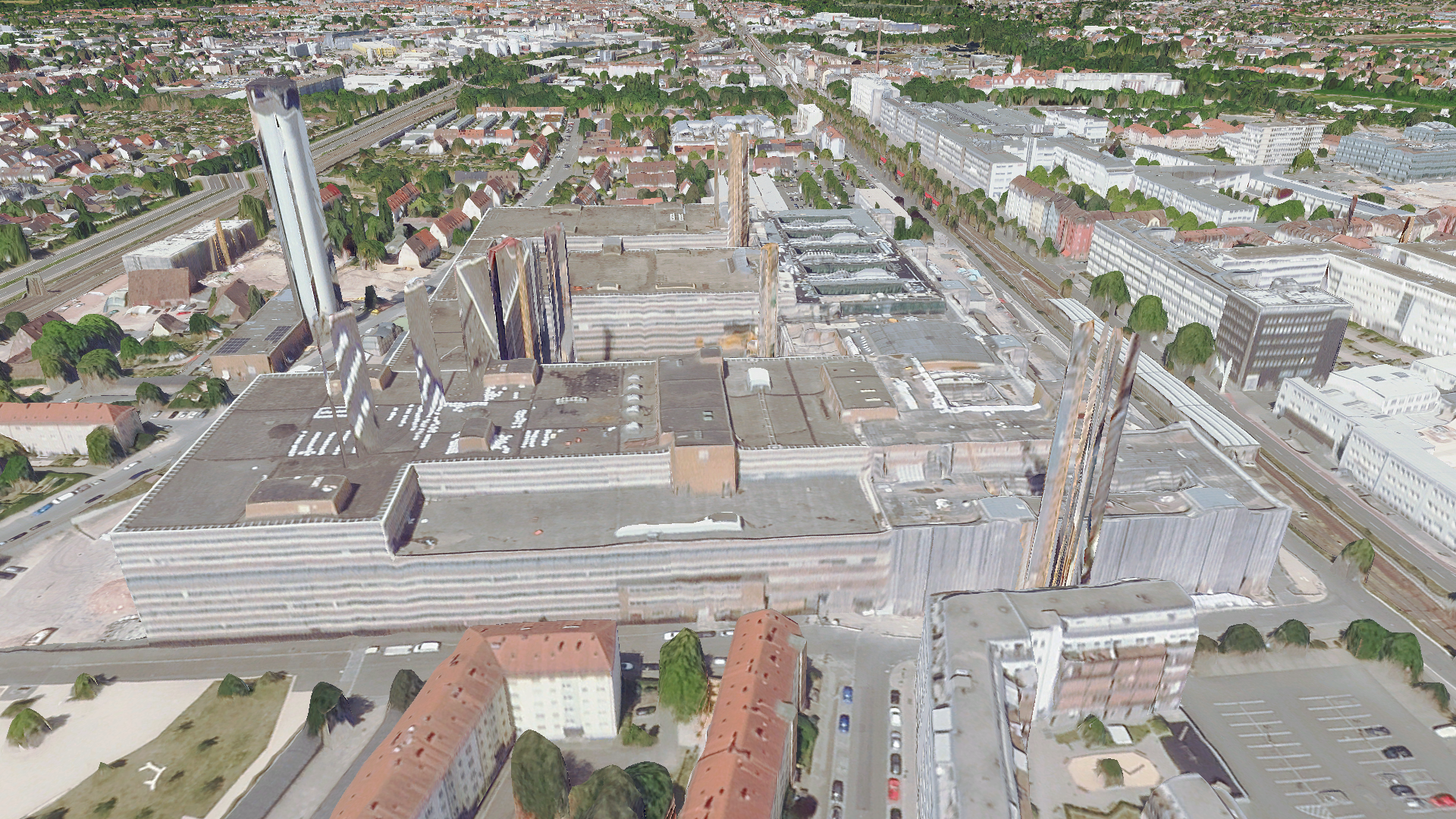

Luftbild: Ausreißer, z. B. Kran
Beispiel für Ausreißer wie Kräne oder Hochspannungsleitungen.

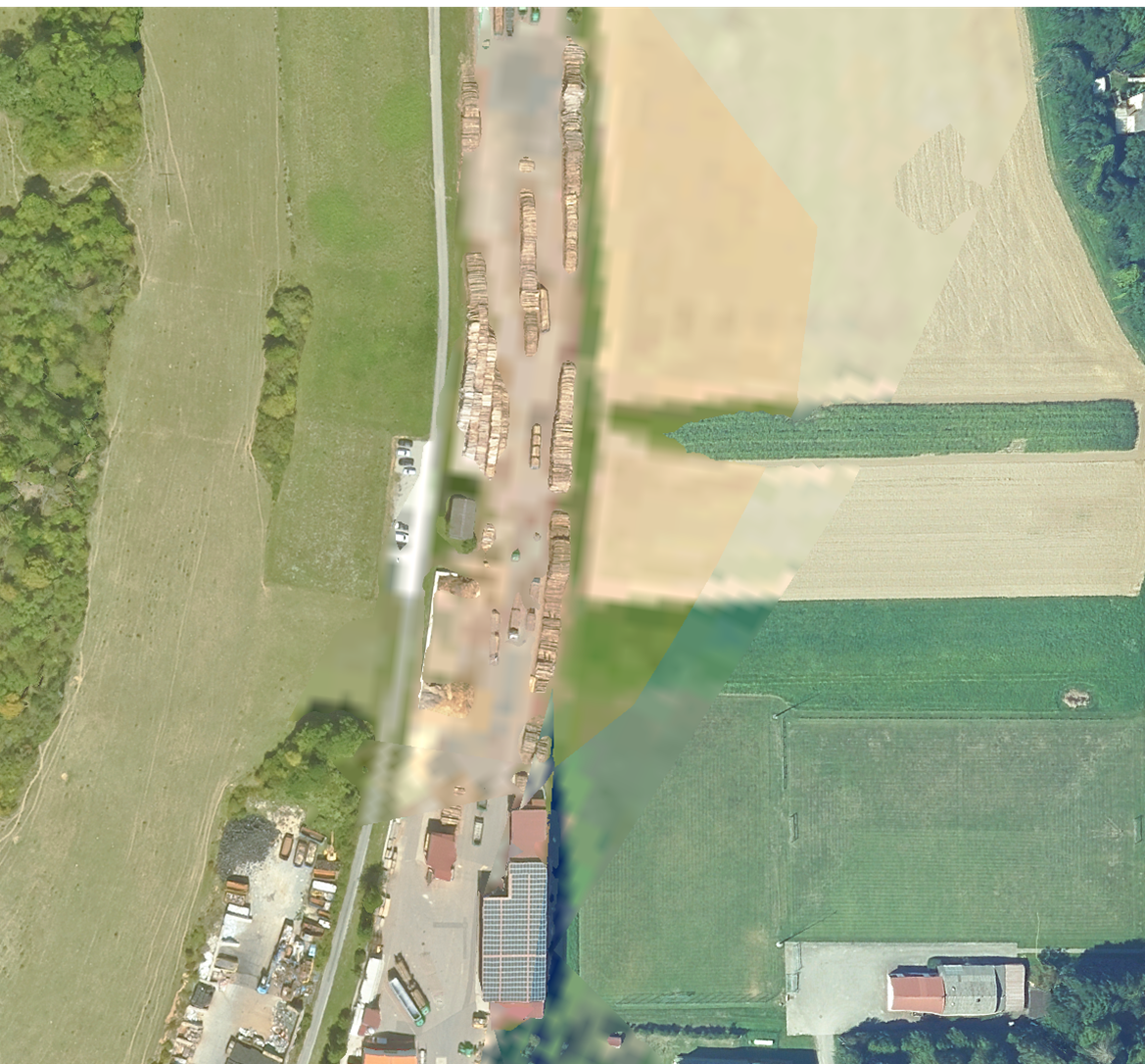

Luftbild: Probleme in den Überlappungsbereichen
Beispiel für Probleme in den Überlappungsbereichen.
Z.B. Farb-Belichtungsunterschiede, abrupte Sprünge, geometrische Versätze, Doppelstrukturen.
SLPK (i3s) ist offener OGC‑Standard. Viewer‑Beispiel: ArcGIS Earth
Da es sich beim DOM-Mesh um sehr große Datenmengen handelt, raten wir insbesondere beim Abruf größerer Datenmengen zu einem automatisierten Abruf über einen kommandobasierten Download-Manager (z.B. Aria2).

aria2c https://download1.bayernwolke.de/p/dom-mesh-slpk/125042_0/DSM_Mesh.slpk --dir=Zielpfad -x 5 -s 1000

oder alternativ

aria2c https://download2.bayernwolke.de/p/dom-mesh-slpk/125042_0/DSM_Mesh.slpk --dir=Zielpfad -x 5 -s 1000
Bei Firmenproxys:
aria2c -V --all-proxy=http://www.firmenproxy.de:port https://download1.bayernwolke.de/p/dom-mesh-slpk/125042_0/DSM_Mesh.slpk --timeout=300 --dir=Zielpfad -x 5 -s 1000


Metadaten zu DOM‑Mesh (siehe auch Metadaten zu DOP)

Übersicht verfügbarer DOM-Mesh-Lose:

KML-Datei - herunterladen

Hinweis: Die Bayernbefliegung findet jährlich statt. Im Wechsel wird jährlich halb Bayern (Nord bzw. Süd) beflogen. Aktuell gibt es zwischen den Befliegungslosen Bayern-Nord und Bayern-Süd noch einen Überlappungsbereich. Das in der KML enthaltene Polygon stellt diesen Überlappungsbereich nicht dar. Es werden immer die Grenzen des zuletzt beflogenen bzw. aktuellsten DOM-Mesh angezeigt.

Das heißt, im Überlappungsbereich kann es zu Abweichungen zwischen dem dargestellten Polygon und dem tatsächlichen Downloadgebiet kommen.


Detaillierte Informationen zur Bayernbefliegung: Bayernbefliegung
